加拿大电缆动态增容和负荷评价系统

大量地下输电工程在全球涌现。在送电容量不足和停电的市场上的每个这种工程都要求大量的时间和金钱投资。现在，使用基于光纤技术的分布式温度感应系统已经被广泛用于监测全局的电缆温度。为了补充这个技术，RTTR动态实时温度电缆测定系统来扩展对电缆功能的检测，并且预测设备在紧急情况下的特性。

能够提供稳态和暂态的热量分析。它基于IEC标准60287和60853或有限元方法。这个功能使得用户通过看到将来的情况而能够在紧急情况下做好准备。

系统特点

能够提供稳态和暂态的热量分析。它基于IEC标准60287和60853或有限元方法。这个功能使得用户通过看到将来的情况而能够在紧急情况下做好准备。

基于CYMCAP的实时温度测定有两种运行方式：

1.   根据分布光纤测量的温度来预测导体温度、

2.   通过暂态引擎提供紧急情况设定值

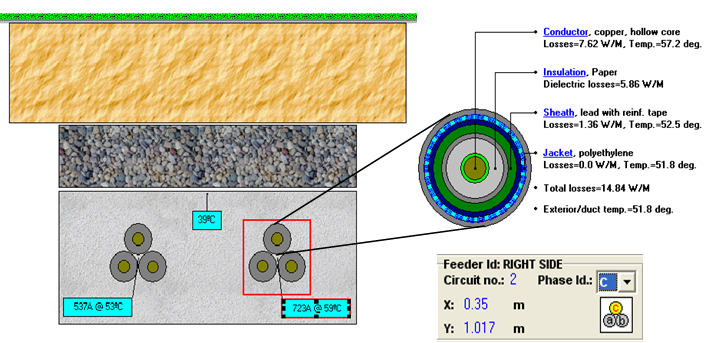

准确建模

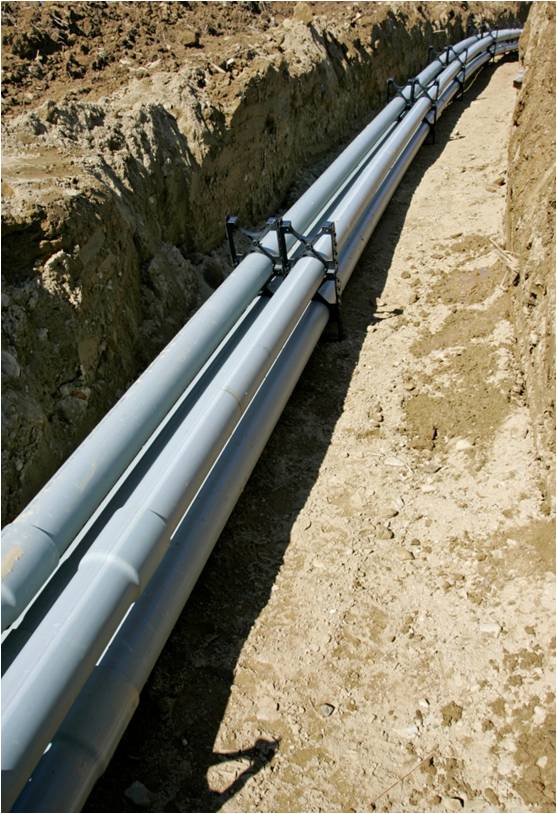

实际上市场上每种可用的电缆设备都可以被CYMCAP模拟：单芯，三芯，鞘状电缆，同心中心，铠装电缆，屏蔽层，防护层，垫层，服务层，外装层等。下列安装类型可以被模拟：管道组，回填直接掩埋，掩埋管道，掩埋管子，露空电缆（包括电缆组和架空电杆）和隧道中的电缆。CYMCAP与众不同的是它模拟不同热电阻系数的各种材料的能力。例如，不同土壤层，多种管道组和多种回填。

紧急情况设定

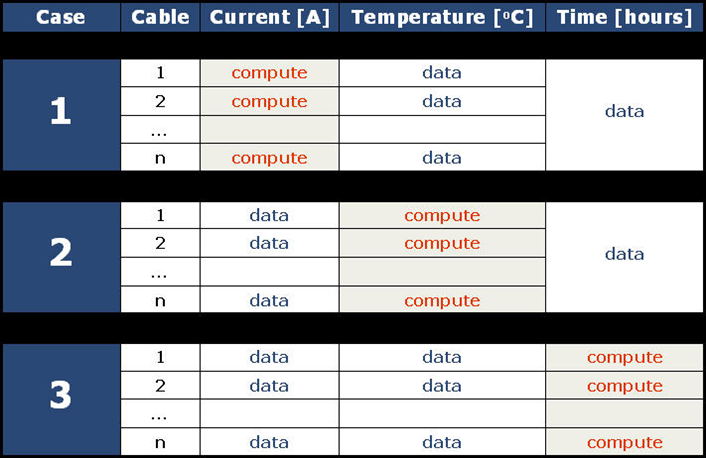

为电缆维护人员提供如下有用的信息：

· 给定运行温度和实际负荷，软件能够预测将来的电缆温度。

· 给定运行温度和实际负荷，软件能计算电缆达到一个确定紧急情况温度的时间。

· 给定运行温度和一种过负荷的时间框架，RTTR能计算达到确定紧急情况温度的回路能承担的最大电流。

当实时测量电缆表面温度和电流都可行的时候，使用IEC标准60853方便的计算核心导体的温度。当只有光纤位置的温度是可测的时候，核心导体的温度可以通过IEC标准60287来估计。

 动态计算

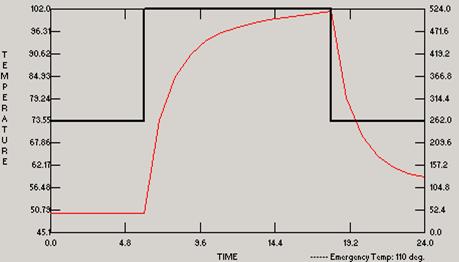

电缆运行温度在很大程度上依赖于电缆的负荷模型。换句话说，电缆的温度依赖于电流密度以及它随时间的改变程度。因此，电缆有着不同的额定值，也就是稳态，循环，紧急情况及短路情况。既然电缆设施具有热惯性，电缆及其周围环境温升就需要一定时间。一个100％阶跃过负荷持续24小时的反映如下图所示。我们能够发现电缆温度跟着电流呈指数形式变化。
